Reparatur Asus G731G

Symptom:
Gaming-Laptop geht nicht mehr
an…
Diagnose:
Kurzschluss gegen Masse.

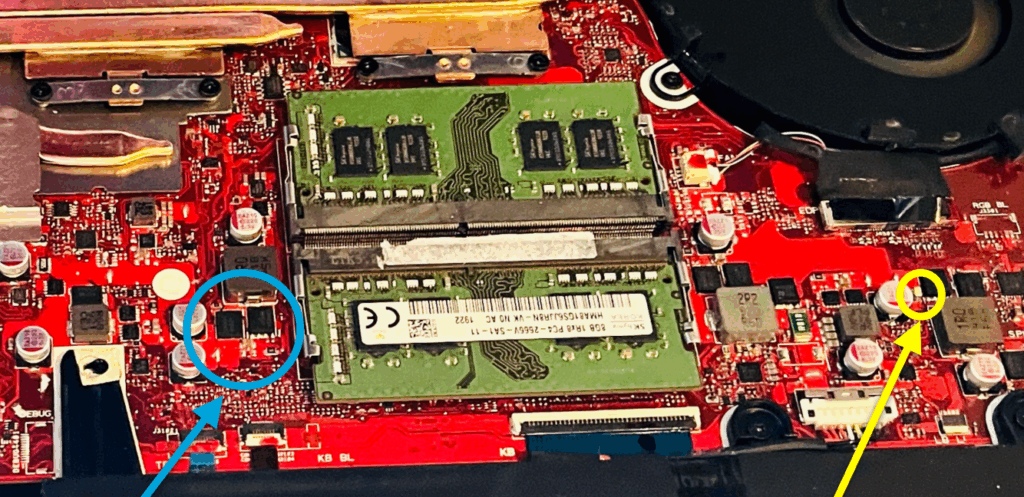

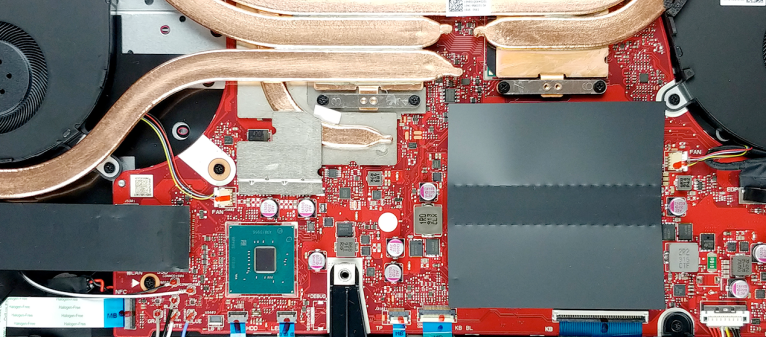

In dem blauen Bereich wurde beim letzten Reparaturcafe im Oktober ein Kurzschluss gegen Masse festgestellt. Als defekte Bauteile kamen die Mosfets oder einer der Kondensatoren in Frage. Genaue Lokalisierung musste aber noch erfolgen.
Letztendlich befand sich der Fehler aber im rechten Teil der Platine (gelber Kreis) und zwar war ein kleiner Kondensator der Übeltäter.
Mit einem normalem Messgerät kann man zwar den Kurzschluss messen aber selten auf ein Bauteil eingrenzen, aber wenn man an einer Stelle, an der man den Kurzschluss
messen kann eine kleine Spannungsquelle mit einem begrenzten Strom (1V und max. 1.3A) anlegt, erhitzt sich oft ein defektes Bauteil so weit, dass es mit einer
Wärmebildkamera entdeckt werden kann.

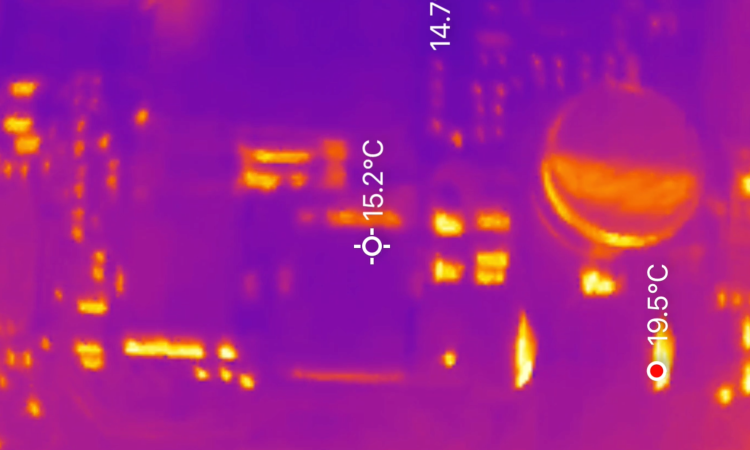

Hier sieht man einen Teil der Platine unter der Wärmebildkamera. Noch liegt keine Spannung am Kurzschluss an, von daher ist auch nichts erkennbar.

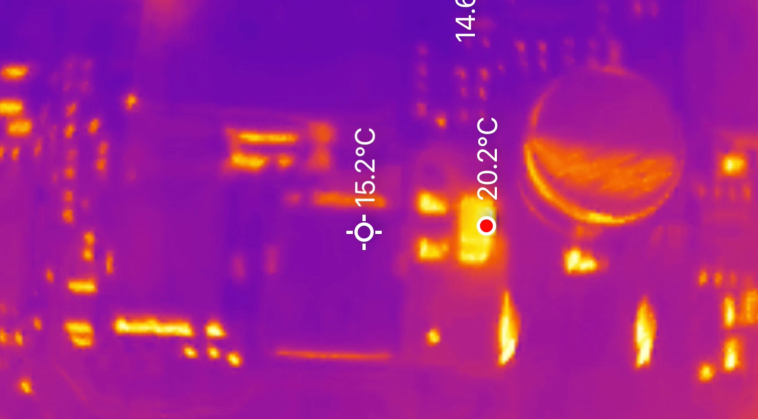

Sobald aber Spannung angelegt wird erhitzt sich der ca. 2x4mm kleine Kondensator und wird unter der Wärmebildkamera deutlich heller als noch im ersten Bild. Jetzt ist es noch etwas Arbeit den Kondensator auszuladen und einen Ersatzkondensator an der gleichen Stelle wieder einzulöten.

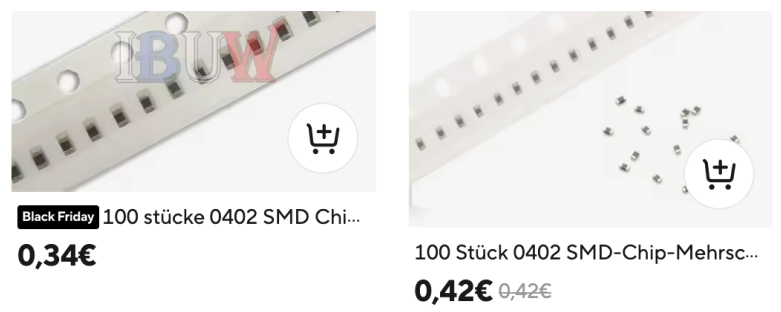

Ein winziges defektes Bauteil, das nicht mal einen halben Cent kostet (100er Packs für unter 50 Cent) kann also Laptops bedeuten, dass der Laptop nur noch Schrottwert hat.

Viele Hersteller reparieren solche defekten Geräte gar nicht oder tauschen für viel Geld das komplette Mainboard aus. Da stecken eben auch andere Kalkulationen dahinter. In einem Reparaturcafe kann man sich Zeit für die Fehlersuche nehmen und im besten Fall den Fehler beseitigen.
Bei den Ersatzteilen ist man häufig auf Erfahrungen anderer Reparateure angewiesen, da es zu den meisten Geräten kaum vollständige Schaltpläne oder Bauteillisten gibt.
